玻璃磷片具有較高的耐熱性能,耐酸堿性能良好,熱膨脹系數(shù)小,有良好的彈性和韌性,在樹脂中覆蓋性強(qiáng),附著力較高。由于鱗片在樹脂涂層中疊合排列,能提高玻璃鋼的密實性和抗?jié)B性,大大增強(qiáng)玻璃鋼的防腐蝕作用。

3.2　結(jié)構(gòu)設(shè)計

在大多數(shù)手糊法玻璃鋼制作工藝中,采用的結(jié)構(gòu)為膠衣層、增強(qiáng)層及外表層。其制品在實際生產(chǎn)運(yùn)用中,使用周期不長,表現(xiàn)為耐腐蝕FRP在酸、堿、鹽等液體以及氣體介質(zhì)中,使用一段時間,少則數(shù)周或數(shù)月,長則1—2年后,FRP表面便出現(xiàn)冒汗現(xiàn)象,繼而出現(xiàn)腐蝕液體、氣(汽)體滲漏,嚴(yán)重的則出現(xiàn)FRP分層破壞,究其原因,主要有幾個方面的問題:玻璃纖維存在細(xì)微的缺陷以及玻璃纖維的構(gòu)成物在外界條件下極易析出,發(fā)生纖維自身劣化;樹脂的選擇不當(dāng);樹脂 纖維的粘結(jié)不佳;樹脂與纖維在材質(zhì)上存在剛性差異。

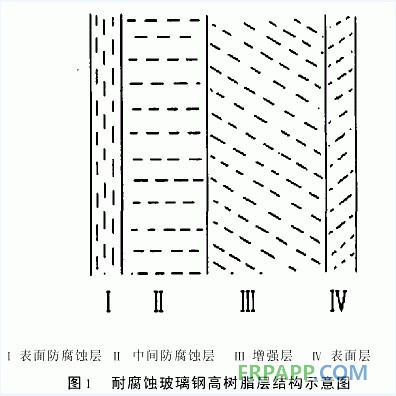

從影響FRP的抗?jié)B性因素分析可知,玻璃鋼中玻璃纖維的存在及其含量的高低是影響FRP質(zhì)量的主要因素。因而減少FRP中纖維含量,增加樹脂含量是改善抗?jié)B性的主要方向。故而在設(shè)計FRP的結(jié)構(gòu)中,采用高樹脂層設(shè)計的原理,其結(jié)構(gòu)設(shè)計為表面防腐蝕層、中間防腐蝕層、增強(qiáng)層和外表層。其結(jié)構(gòu)示意圖如圖1所示。

表面防腐蝕層:采用玻璃磷片樹脂涂層、表面氈(中堿BMT,30g/m)與樹脂結(jié)構(gòu),其含膠量可達(dá)90%以上,以提高耐腐蝕性和抗?jié)B性能。

中間防腐蝕層:6mm以上。采用短切纖維氈(中堿450g/m)與樹脂結(jié)構(gòu),其含膠量可達(dá)80%以上,同時再鋪一層表面氈作為埋伏防線,起到第二次防滲作用。
