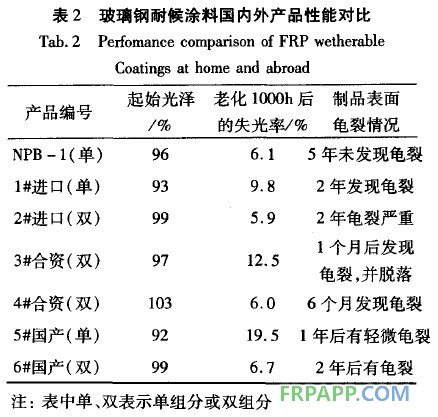

從表1可見，經1500 h老化后不加紫外線吸收劑的失光率高達25.2％，添加紫外線吸收劑的都有不同程度的降低，當使用紫外線吸收劑C時，失光率降到7.6％，由此可見，紫外線吸收劑是影響涂層的關鍵材料。由于玻璃鋼的耐候涂料是一類重要的商品，國內外有相應的產品，但效果相差較大，表2列出了不同產品的應用效果。

由表2可見，NPB-1，經老化1000 h后，失光率為6.1％，5年后制品表面未發(fā)現(xiàn)龜裂，余者最好的二年后也出現(xiàn)龜裂，表明NPB-1涂料的綜合性能優(yōu)異，已超過國外水平，國內居領先地位。據(jù)稱，NPB-1產品已批量生產，并進行生產規(guī)模的涂裝。
　　Hodegson Peter Clifored 提出將苯并三唑類紫外線吸收劑與HALS(Chimasobl19FL)并用于以UPR為基礎的涂料，該種涂料可用于游泳池的預涂層。美國Element Speciahieswc公司以氧化鋅為基礎的含有紫外線吸收劑的涂料，可用于GFRP制品的涂裝，該涂料很容易分散于聚合物體系中，其配方如下：
　　醋酸丙二醇單甲醚酯22.87(ω／％，以下同)、含有芳烴的輕質汽油22.87、脂肪酸改性的聚合物3.37、有機澎潤1.0、高分子質量的改性聚氨酯分散劑4.9、平均直徑為60 nm的氧化鋅35.0、Uvinul 5050(HALS光穩(wěn)定劑，BASF產品)6.0。
　　劉雄亞研究了聚三氟乙烯涂層、防老化薄膜、富樹脂保護層對透明玻璃鋼的老化性能的影響，結果表明，聚三氟乙烯涂層對紫外線的防護效果最好，防老化薄膜次之，富樹脂保護層最差。
　　楊曉燕將熱塑性丙烯酸纖維素聚酯漆用于汽車、摩托車的面漆，取得良好的效果，涂層與基體樹脂粘合牢固，并通過一系列物理、化學指標的測驗，可滿足行業(yè)的要求，已工業(yè)化應用。
　　Naohiro Kubota對用于GFRP涂料中的光穩(wěn)定劑進行了研究，使用分子質量較高的苯并三唑類紫外線吸收劑UV-360代替分子質量較低的UV-P，使漆膜的耐光照時間由1800h提高到2800h。

3　不飽和聚酯樹脂的改性

這是通過添加光穩(wěn)定劑來提高UPR的光穩(wěn)定性，從而提高GFRP的抗老化性。按添加劑的性質又可分為添加型和反應型兩大類，所謂添加型是指添加劑不與基材反應，反應型是指添加劑與基材反應并“鍵合”到基材中，成為材料的一部分。

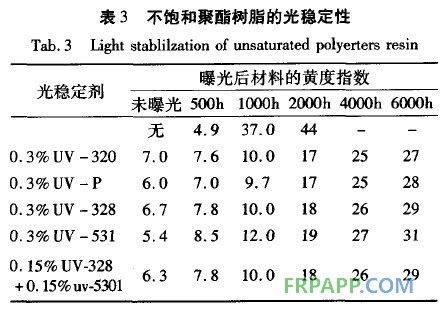

　　Ciba Geigy公司將苯并三唑、二苯甲酮類的一些紫外線吸收劑添加到UPR中，測定樣品經老化后的黃度指數(shù)的變化，結果列于表3。

由表3可見，苯并三唑類(UV-320，UV-P，UV-328)在曝光6000 h后的黃度指數(shù)分別為27.0，28.0，29.0；比二苯酮類(UV-531)的黃度指數(shù)31.0要好，而當二者并用時黃度指數(shù)為29.0。考慮到后者價格較低，故從經濟上考慮，二者并用較佳。

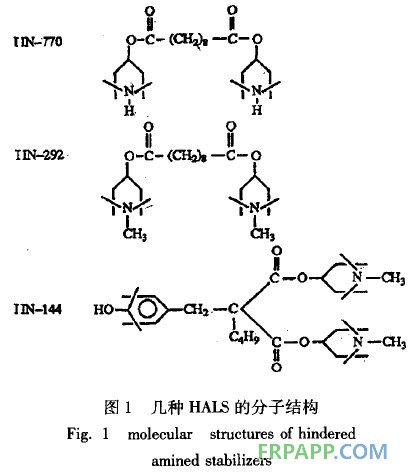

　　中國科技大學與瑞典斯德哥爾摩皇家工學院合作研究了HALS的分子結構對UPR光穩(wěn)定性的影響，以TIN-770、TIN-292、TIN-144三種穩(wěn)定劑(結構見圖1)進行試驗，測定薄膜在光照下的老化情況，結果表明，TIN-770效果最好，余者較差，這歸因于TIN-770分子中的氮原子上是氫原子，余者都有甲基，而該化合物可快速地將氨基轉換成起光穩(wěn)定作用的硝酰自由基，余者由于甲基的影響其轉換速度較慢。將UPR制成50％ 含膠量的GFRP層合材料進行為期30天的光照老化試驗時，添加TIN-770的樣品比空白的抗拉強度提高10％。
