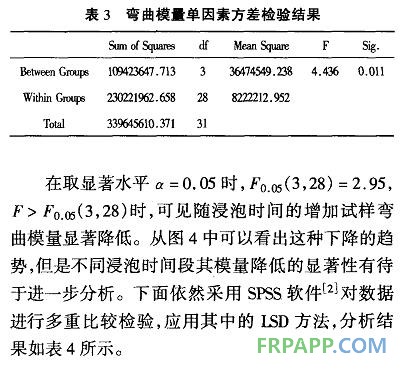

從圖4中可以看出彎曲模量隨浸泡時間的增加 直呈下降趨勢，下降速率是有所不同的。 下面用 SPSS軟件對不同浸泡天數下試樣的彎模量進行單因素方差分析，分析結果如表3所示。

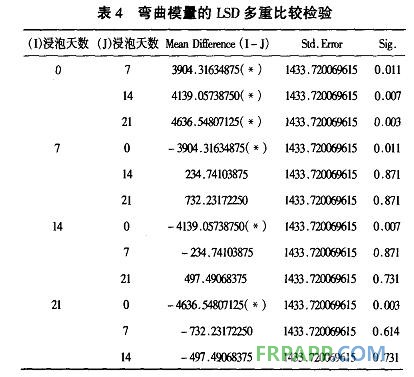

       取顯著水平a= 0．05，在 LSD方法中浸泡 7天和 14天后的彎曲模量都沒有顯著變化(概率P值分別為 0．11、0．O37)，浸泡 21天后彎曲模量產生顯著降低(概率 P值為 0．003)，由此可見短時間浸泡不會導致材料彎曲性能的顯著降低。
3．2 彎曲性能變化原因分析
      海水和蒸餾水對復合材料性能的影響主要在于 吸濕速率和吸濕量的不同，進而對復合材料力學性能的影響存在一定差異，但水分子對材料的作用機理是相同的。水分進入復合材料，可促使樹脂基體溶脹，甚至使其中的酯健 一COOR一及 -cH2-0 -水解，大分子鏈斷裂，還溶解某些可溶性助劑，破壞樹脂結構；水還可侵蝕玻璃纖維，使其中的堿金屬 氧化物溶解，擴展其表面裂紋，使纖維強度降低；水 作為一種極性溶劑對玻纖復合材料界面相的影響， 主要是對化學健的破壞和使其物理吸附強度的減 弱，致使界面出現發泡、脫膠，以致老化失效。 界面是纖維復合材料三要素(纖維、基體樹脂、界面) 中最主要的元素，纖維或基體的應力都會通過其間 的界面傳遞，形成整體的宏觀力學行為。水分子的進入對上述三個要素都會產生破壞，但對纖維樹脂界面的破壞，是引起材料力學性能下降的主要原因。復合材料的彎曲性能不僅與纖維、基體及界面的性能有關，還與孔隙的相對含量以及測試條件(如加載速率、溫度等)、試樣的跨高比以及撓度等 有密切的關系，這里不做細敘。
      與其他受力狀態相比，復合材料在彎曲時的應 力狀態相對復雜，既有拉應力、壓應力 ，還有剪應力和局部擠壓應力，正是由于彎曲時的應力狀態比較復雜，從而能比較全面地反應材料的綜合性能，材料內部結構的微小變化就能引起彎曲性能的下降。
4 結 論
      通過實驗及對數據的分析發現，材料浸泡在海 水中短時間內不會發生彎曲模量的顯著性下降，浸泡21天后開始出現顯著性下降。復合材料在受到彎曲時的應力狀態比較復雜，影響因素也相對較多，彎曲性能產生下降的主要原因是水分子對復合材料樹脂 一基體界面的浸蝕。
