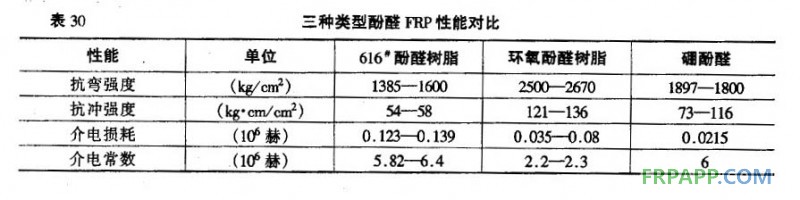

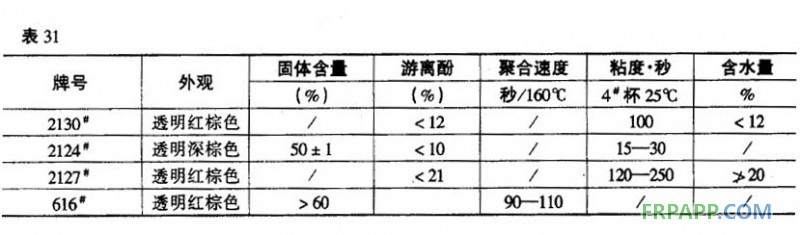

酚醛的固化主要通過羰基(C=O)等官能團縮合而交聯的。前面已講過熱固性酚醛樹脂是通過酸性固化劑或加熱方式固化的，而且要經過A、B、C三個階段。

       A階段樹脂即使在常溫下經過長期存放也會固化，但很緩慢，而且固化不完全。為了使樹脂在常溫下迅速固化，必須借助酸性固化劑。在熱固性酚醛樹脂的壓塑粉中也可加入少量烏洛托品，促進固化速度，增加交聯密度。為了提高固化程度，提高FRP的耐熱性、機械性能及耐溶劑性，室溫固化后再進行熱處理是必要的。



          樹脂從固化劑加入到B階段開始的速度叫凝膠速度，從A階段變為C階段的速度叫固化速度。

          常用的酚醛樹脂及呋喃樹脂固化劑的質量指標見表32
